【校园光网】光网校园解决方案
2020-03-06

解决方案概述

百卓网络的光网校园方案致力于建设一张容量大、好管理、易运维、可扩展、稳定安全可靠的有线无线一体化标杆网。

一张光网承载全部网络业务应用,高带宽,低功耗,运维简单。

一台设备,集成PON接入、千兆有线端口、千兆无线网络。

一张校园网,支持多运营商接入认证计费,网络基础设施共建共享。

一张接入网,用户无论使用有线还是无线,都有一致的网络使用体验。

一个SSID,一次登录,全校师生可自动接入任意一个Wi-Fi热点。

解决方案结构

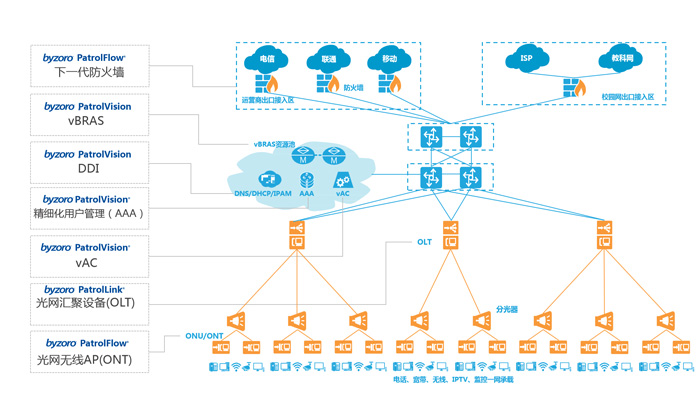

图1-光网校园-700

扁平化、精细化和有线无线一体化的整网拓扑如上图所示,整网采用以BRAS为中心,大二层组网认证的模式,接入层为全光纤的PON接入方式。

百卓光网校园方案较之传统方案,有如下优势:

1. 机房设备占地面积减少

传统方案中,网线走线及网络设备机柜需占用机房很大面积,网线线束臃肿。

采用光网校园方案,机房只需要容纳光配线架即可,机柜数量仅为1个,光纤直径细小,走线槽空间需求大大降低。

2. 能耗大幅度减少,维护工作量显著降低

传统方案中,宿舍楼道机房里需要放置若干台接入交换机,配备不间断电源,24小时开机,耗电量大;由于机房面积狭窄,通风散热差,夏天设备过热故障率高,需要频繁检修;雨天雷击或漏雨还可能导致网络设备短路的情况。

采用光网校园方案,宿舍楼道机房只有光纤配线架等无源设备,零能耗,无需防水防尘,维护工作量几乎为零。

3. 宿舍接入带宽可突破1000Mbps

传统方案中,受楼道接入交换机端口限制,每宿舍最大接入带宽只有100Mbps,这显然无法为学生提供优质的上网体验。

采用光网校园方案,每PON端口最高可提供2500Mbps的下行带宽,使用1:8的分光比分享带宽,每宿舍并发接入带宽可轻松超过300Mbps,闲时最高可达2500Mbps。

4. 网络设备数量减少,管理优化效率大大提升

传统方案中,宿舍用户通过桌面信息点和Wi-Fi,以有线/无线两种方式连接楼道里的接入交换机,再经汇聚交换机、核心交换机若干级网络设备才能接入互联网,层级复杂,设备繁多,网络管理人员对此非常头痛。

采用光网校园方案,宿舍里使用一体化的ONU设备,同时为用户提供有线/无线接入,ONU设备通过无源光网络直连核心机房的OLT设备,网络层级减少为两层,设备数量减少近三分之一,大大提升了网络管理的效率。

5. 抑制电脑病毒扩散的能力得到增强

传统方案中,传统的交换机网络由于自身通信的需要,不可避免地会形成若干个广播网络,当病毒感染了某一台电脑,就会将自身复制并通过广播网络扩散到其它电脑,此前的“勒索”病毒就是通过这种方式迅速传播,造成严重危害。

采用光网校园方案,由于无源光网络(PON)技术的各个通信端口之间是天然隔离的,所以任何一个宿舍的电脑感染了病毒,都无法通过广播网络的方式扩散到其它宿舍,极大限制了此类病毒的危害范围。
