非屏蔽室内超五类数字通信电缆

型号

HSYV-5e 4×2×0.50

执行标准

YD/T1019-2023&ANS/TIA-568.C&ISO/IEC 11801

产品描述

一、技术特点

1. 结构材质

绝缘层聚乙烯，外护套PVC聚氯乙烯，4对无氧铜芯差异化绞合，非屏蔽结构，线缆柔软易穿管，造价低廉。

2. 传输电气性能

带宽100MHz，100米内稳定支持百兆、千兆网络；阻抗稳定100Ω，串扰、回波损耗达标，兼容POE供电，可同时传输信号与设备电源。

3. 环境适配

PVC护套室内适配性强，耐油污，适合干燥写字楼、机房、住宅室内固定布线；防潮、耐低温性能一般，不建议室外直埋、潮湿地下室长期使用。

4. 使用优势

室内综合布线标准线材，施工简单、成本低，广泛用于办公网络、室内监控、无线AP等常规弱电场景。

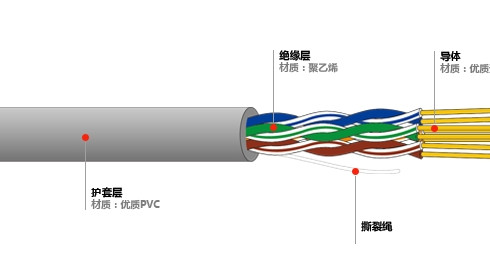

二、产品结构

三、机械特性

四、电气特性

五、电气特性

应用说明

HSYV-5e电缆带宽100MHz，支持百兆、千兆以太网，传输距离标准100米，性价比高，是当下室内综合布线主流线材：

一、商用办公场景综合布线

工位电脑、打印机、IP电话机、无线AP接入交换机主干/水平布线，桌面点位全覆盖；中小型机房服务器、机柜设备互联。

二、安防监控场景

园区、小区、工厂、商场网络高清摄像头（IP摄像机）供电+数据传输（POE供电适配）。

产品型号名称

型号	名称
HSYV-5e 4×2×0.50	非屏蔽室内超五类数字通信电缆

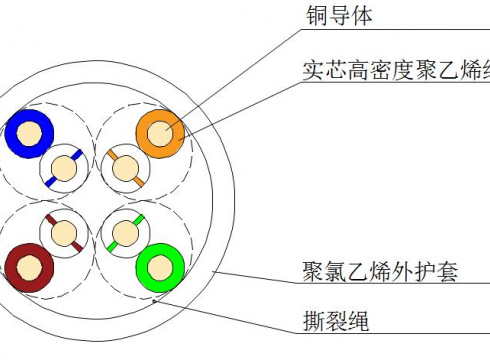

结构示意图
