超六类4对屏蔽双绞线

YD/T1019-2013

一、产品描述

•  参考标准：YD/T1019-2013

•  额定温度：70℃

•  1、导体：优质固态无氧纯铜

•  2、符合RoHS认证的皮泡皮三层共挤聚乙烯绝缘层

•  3、单线对铝箔屏蔽

•  4、镀锡铜编织

•  5、符合RoHS认证环保PVC聚氯乙烯护套（根据客户要求可以做低烟无卤材料）

•  包装：盘装（305m/盘）

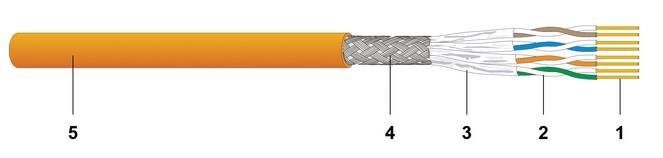

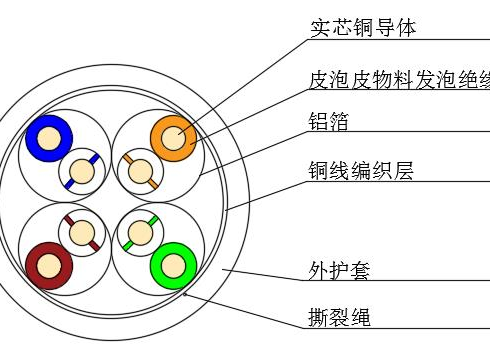

二、产品结构

三、适用范围

•  100 Base-T4

•  100 Base-TX

•  100VG-AnyLAN

•  1000 Base-T

•  1000 Base-TX

•  155Mbps ATM

•  622Mbps ATM

10G 的系统可满足 500MHZ 的•  100 Base-T4

•  100 Base-TX

•  100VG-AnyLAN

•  1000 Base-T

•  1000 Base-TX

•  155Mbps ATM

•  622Mbps ATM

带宽，并可往下兼容所有现有的以太网如 1 0 BASE- T,1 0 0 BASE- T,1 0 0 0 BASE- T 等的应用。采用专业的 PCB电路及端子交叉性能补偿设计，使 N EXT 与 RL等关键性能参数良好。 因产品接口形式继续延续了 RJ45 的结构，可以方便的向下兼容到 C6，C5e 等。

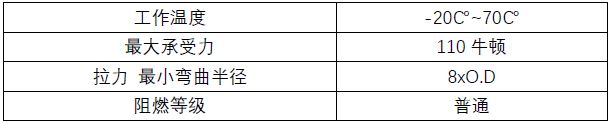

四、机械特性

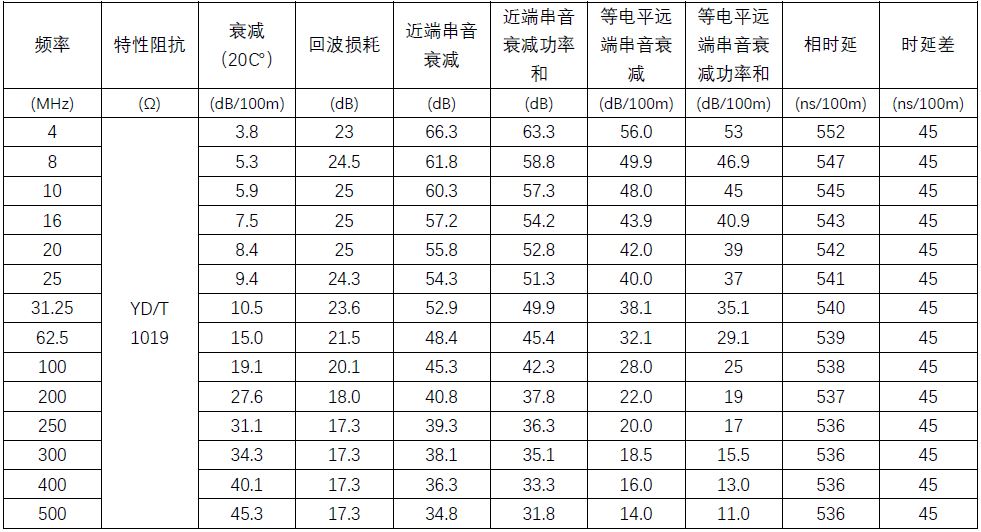

五、电气特性

六、电气特性

•  100 Base-T4

•  100 Base-TX

•  100VG-AnyLAN

•  1000 Base-T

•  1000 Base-TX

•  155Mbps ATM

•  622Mbps ATM

10G 的系统可满足 500MHZ 的•  100 Base-T4

•  100 Base-TX

•  100VG-AnyLAN

•  1000 Base-T

•  1000 Base-TX

•  155Mbps ATM

•  622Mbps ATM

带宽，并可往下兼容所有现有的以太网如 1 0 BASE- T,1 0 0 BASE- T,1 0 0 0 BASE- T 等的应用。采用专业的 PCB电路及端子交叉性能补偿设计，使 N EXT 与 RL等关键性能参数良好。 因产品接口形式继续延续了 RJ45 的结构，可以方便的向下兼容到 C6，C5e 等。
