金属箔分屏蔽+金属编织总屏蔽室内七类数字通信电缆

型号

HSYPVS-7 4×2×0.57P

执行标准

YD/T1019-2023&ANS/TIA-568.C&ISO/IEC 11801

产品描述

技术特点

1. 线缆结构：导体采用23AWG高纯无氧铜，4对线芯独立铝箔分屏蔽，外层加镀锡铜编织网总屏蔽，双层复合屏蔽架构，屏蔽效能远超单屏蔽线缆；

2. 电气传输性能

额定带宽600MHz，百米稳定传输10G万兆网络，向下兼容千兆、2.5G、5G；时延差、回波损耗、串扰指标远优于六类、超六类线缆；全规格兼容POE++大功率供电，可承载8K超高清视频、海量工业数据、4K多路监控并发传输，无卡顿、丢包、信号失真。

3. 超强抗干扰能力

线对铝箔屏蔽隔绝线内串扰，外层金属编织网抵御外部强电磁辐射，可屏蔽变频器、大功率电机、高压配电柜、中频焊接设备、变压器产生的高强度电磁干扰，是工业强干扰场景专用布线线材。

4. 环境与施工特性

PVC护套仅适配室内干燥环境，耐轻微油污，不耐紫外线、不可露天直埋、户外预埋；潮湿地下室需选用PE护套版本；施工要求严苛，线缆两端双层屏蔽层必须完整接地，布线工序复杂，材料成本高于六类、超六类屏蔽网线；线缆外径更粗，穿管预留空间需更大。

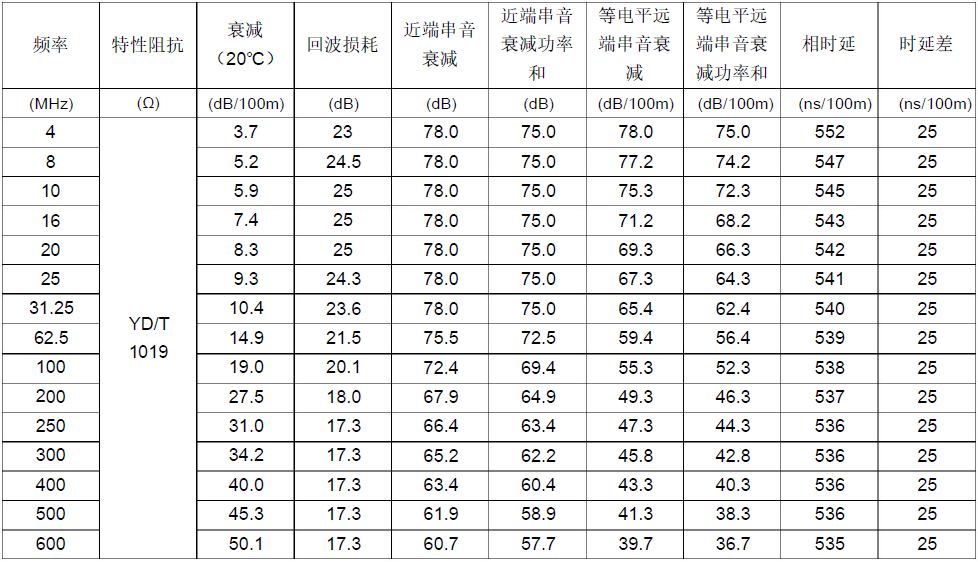

性能指标

应用说明

1. 重度电磁干扰工业产线

焊接、冲压、变频伺服设备密集车间，工业机器视觉相机、工控触摸屏、AGV无人小车、自动化扫码设备万兆高速组网。

2. 高压配电核心区域

配电室、变压器房、高压动力桥架周边万兆监控、人脸识别门禁、工业Wi-Fi7无线AP、高清大屏传输布线。

3. 高端数据机房、服务器集群

中小型数据中心、服务器机房主干水平布线，存储设备、交换机万兆互联，支撑大容量数据备份、云计算高速传输。

4. 专业多媒体影音工程

8K影视直播间、大型4K视频会议中心、广电演播厅、无纸化会议系统，多路高码率视频稳定POE传输。

5. 精密医疗影像科室

CT、核磁共振、放射设备机房内网布线，隔绝设备强电磁辐射，保障医疗仪器与内网同步稳定运行。

6. 轨道交通、大型动力机房

地铁、高铁站信号控制柜、中央空调主机房、船舶机电机房，高清显示屏、闸机、万兆安防监控信号传输。

7. 高精度实验室、检测设备间

电子精密测试仪器、自动化实验室、军工检测设备高速数据通讯布线。

产品型号名称

型号	名称
HSYPVS-7 4×2×0.57P	金属箔分屏蔽+金属编织总屏蔽室内七类数字通信电缆

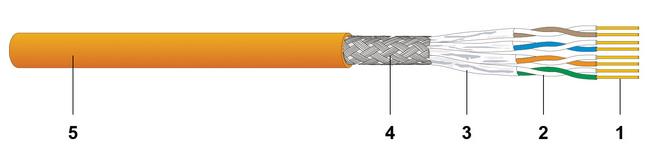

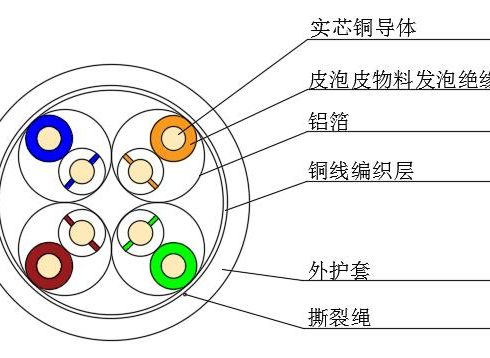

结构示意图
