屏蔽铠装数据电缆

型号	WDZC-RS422-23
执行标准	Q/320584 QAK 063-2021《屏蔽数据电缆》
产品描述	1、本产品屏蔽层采用3层屏蔽，内层屏蔽采用铝塑复合薄膜+顺放泄流导线+铜线编织屏蔽组成，外层屏蔽采用双层镀锌钢带间隙绕包，缆芯包带与屏蔽层之间紧密贴合，有效隔绝助燃物空气进入电缆内部，提高了电缆的阻燃效果，电缆最小透光率达到了75%~90%之间。同时，由于采用双钢带绕包铠装工艺，增强了电缆抗压性能，使电缆应用范围更加广泛。 2、本产品导体最大截面2.5mm2,导体采用软导体绞合结构，绝缘采用高密度实心聚乙烯绝缘，电缆柔软度好，防潮性及抗氧化能力强，耐压强度高，绝缘性能好。 3、缆芯采用预扭和退扭绞合工艺，线对结构稳定、对称性好，特性阻抗指标具有很好的均匀性和稳定性。
应用说明	阻燃屏蔽铠装数据电缆主要适用于PC机与通信工业中串行接口，同时宜适用于传输各种控制信号, 直流电压1000V 及以下传输音频信号，以及固定敷设的铁路信号和某些自动装置用传输控制线路。

产品型号名称

型号	名称
WDZC-RS422-23	铜芯聚乙烯绝缘无卤低烟阻燃外护套屏蔽铠装数据电缆

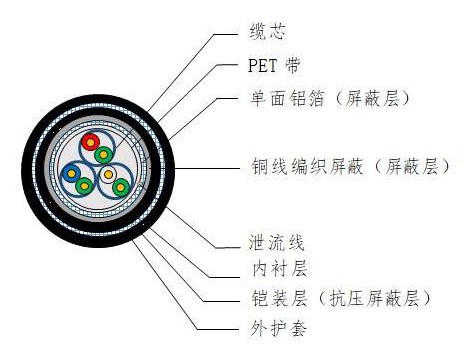

结构示意图
